Dispozitiv rotativ ORTUR pentru gravare cilindrica 360°, compatibil cu echipamente laser

Dispozitiv rotativ ORTUR pentru gravare cilindrica 360°, compatibil cu echipamente laser – prezentare generala

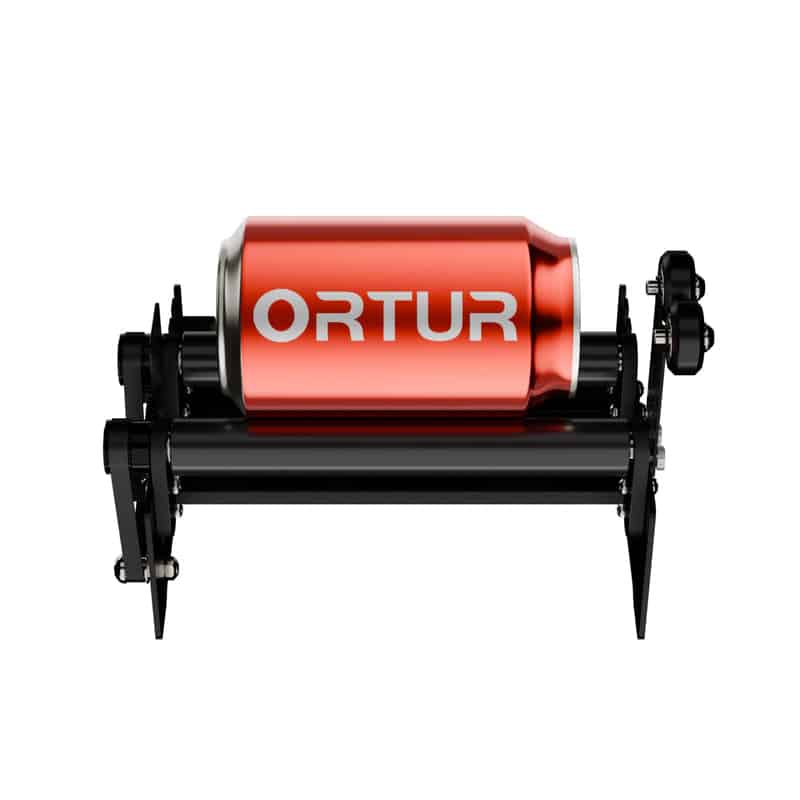

Dispozitivul rotativ ORTUR pentru gravare cilindrica 360°, compatibil cu echipamente laser, este un accesoriu profesional proiectat pentru extinderea capacitatii de lucru a unui laser de gravare, permitand prelucrarea precisa a obiectelor cilindrice si a pieselor cu forme similare. Acest modul de rotatie pe axa Y transforma un echipament laser standard intr-un sistem versatil, capabil sa graveze pe cani, sticle, pahare, tuburi, boluri, elemente muzicale si o gama larga de obiecte rotunde utilizate in productie, personalizare sau promovare.

Functionalitatea de baza a dispozitivului rotativ ORTUR

Dispozitivul rotativ ORTUR pentru gravare cilindrica 360° este conceput ca un modul de axa Y care se conecteaza direct la masina de gravat, preluand miscarea de translatie pe axa Y si transformand-o intr-o miscare de rotatie precisa a piesei cilindrice. Rotatia controlata permite laserului sa graveze continuu pe circumferinta obiectului, asigurand o acoperire de 360° si alinierea corecta a graficii sau a textului.

Acest accesoriu nu este un echipament independent, ci functioneaza in tandem cu un gravator laser existent, fiind alimentat si controlat prin cablul motorului de pe axa Y. Conectarea este directa, prin cablu motor cu 4 pini si conectori standard, ceea ce asigura o integrare rapida si stabila cu majoritatea gravatoarelor laser desktop compatibile.

Compatibilitate extinsa cu echipamente laser

Un avantaj important al dispozitivului rotativ ORTUR il reprezinta compatibilitatea extinsa cu o gama larga de gravatoare laser de birou. Modulul este proiectat in principal pentru echipamentele Ortur si Aufero (inclusiv modele precum Ortur Laser Master 3), dar poate fi utilizat si cu alte marci, prin conectarea la cablul motor al axei Y.

In cazul anumitor masini non-Ortur, poate fi necesara reconfigurarea anumitor fire in cablu pentru a obtine sensul corect al rotatiei, insa din punct de vedere mecanic si electric, dispozitivul ramane compatibil cu cele mai multe gravatoare laser desktop. Acest nivel de compatibilitate il face o solutie universala pentru utilizatorii care doresc sa adauge functia de gravare cilindrica fara a schimba intregul echipament de lucru.

Constructie si materiale

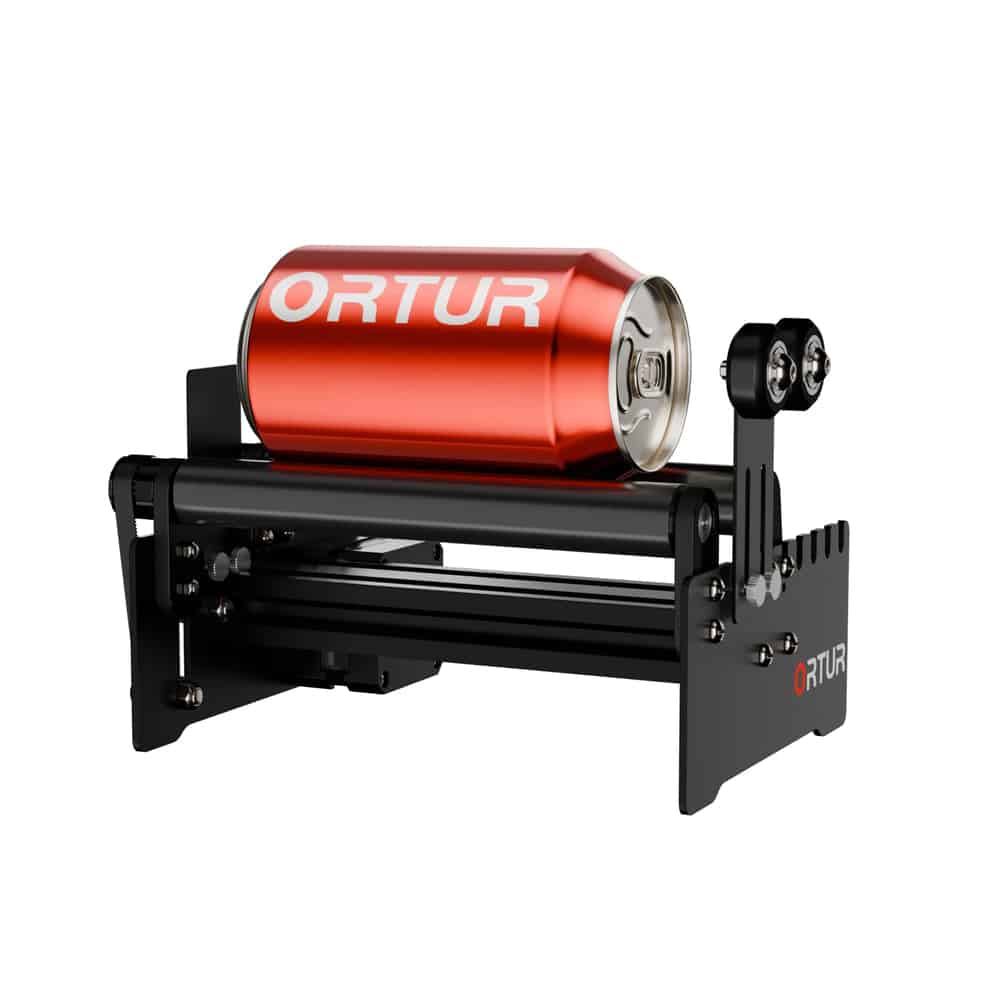

Dispozitivul rotativ ORTUR are o constructie robusta, orientata spre durabilitate si stabilitate in timpul gravarii. Structura este realizata din profil de aluminiu, placi de otel si elemente din acrilic, asigurand rigiditate si rezistenta la vibratii. Rulourile sunt montate astfel incat sa sustina obiectele cilindrice pe toata lungimea lor, distribuind greutatea uniform si limitand alunecarea piesei in timpul rotatiei.

Pentru actionare, modulul utilizeaza un motor pas cu pas de tip NEMA 17, recunoscut in industrie pentru fiabilitate, control precis al pozitiei si compatibilitate cu controlerele standard de gravare laser. Transmisia miscarii se realizeaza prin curea sincron, care asigura o rotatie uniforma si repetabila, esentiala pentru gravuri detaliate si texte de mare precizie.

Ajustarea diametrului si versatilitatea aplicatiilor

Un element definitoriu al dispozitivului il reprezinta sistemul de ajustare a diametrului obiectelor gravate. Modulul ofera 7 trepte de reglaj ale distantei dintre role, permitand pozitionarea corecta a obiectelor cu diametre variabile, de la aproximativ 8 mm pana la aproximativ 110 mm.

Aceasta plaja larga de diametre acopera majoritatea aplicatiilor uzuale in gravarea personalizata:

• Obiecte mici, precum pixuri sau tuburi subtiri.

• Cani standard, pahare termoizolante si sticle.

• Boluri, elemente de decor, componente muzicale (cum ar fi parti de chitara sau tamburi).

• Placi lungi sau elemente tip cilindru cu lungime mare, prin utilizarea modulului ca suport rotativ pentru gravare pe suprafete extended.

Reglajul se realizeaza prin repozitionarea placilor de pozitie ale rotilor, fiecare treapta corespundand unui interval de diametru bine definit. Acest sistem simplu de ajustare permite schimbarea rapida a pieselor, fara unelte complexe sau reglaje dificile.

Utilizare si integrare cu software de gravare

Dispozitivul rotativ ORTUR este proiectat pentru a lucra cu programe de gravare laser consacrate, precum LaserGRBL si LightBurn. Aceste aplicații permit configurarea axei rotative, definirea pasului de rotatie si ajustarea parametrilor de gravare pentru a obtine o acoperire uniforma pe circumferinta obiectelor.

Software-ul este compatibil cu principalele sisteme de operare (Windows XP, 7, 8, 10, Mac OS si Linux), ceea ce ofera flexibilitate utilizatorilor si o integrare usoara in fluxurile de lucru existente. In practica, operatorul plaseaza obiectul cilindric pe role, aliniaza punctul laser cu varful sau apexul obiectului si defineste setarile de gravare in software, dupa care procesul se desfasoara automat conform traseului definit.

Avantaje operationale si beneficii pentru utilizator

Dispozitivul aduce o serie de avantaje operationale esentiale pentru ateliere de productie, firme de personalizari sau utilizatori avansati de gravatoare laser:

• Extinderea domeniului de aplicare: Permite gravarea pe obiecte cilindrice si rotunde, imposibil de prelucrat corect pe o masa plana standard.

• Usurinta in utilizare: Modulul nu necesita o instalare complexa, fiind conectat direct la gravator prin cablul axei Y si controlat de pe acelasi sistem.

• Precizie si repetabilitate: Datorita motorului NEMA 17 si transmisiei cu curea, rotatia este stabila, ceea ce permite gravuri detaliate, texte fine si elemente grafice complexe.

• Productivitate crescuta: Prin posibilitatea de a prelucra serii de cani, sticle si alte obiecte promotionale, modulul devine un instrument valoros pentru productia de serie mica si medie.

Pentru utilizatorii echipamentelor Ortur, dispozitivul se integreaza optim cu modele precum Ortur Laser Master 3 si accesoriile dedicate (cum ar fi picioarele pliabile), facilitand configurarea ergonomica a spatiului de lucru.

Scenarii tipice de utilizare

In practica, dispozitivul rotativ ORTUR este folosit intr-o serie de scenarii recurente:

• Personalizarea canilor metalice, termocanelor sau paharelor termoizolante cu logo, nume sau grafica decorativa.

• Gravarea sticlelor din inox sau aluminiu pentru evenimente corporate sau produse promotionale.

• Realizarea de gravuri pe tuburi din lemn sau material compozit, pentru elemente de design sau instrumente muzicale.

• Gravarea de boluri, vase cilindrice sau obiecte artizanale rotunde, in scop decorativ sau functional.

Capacitatea de rotire la 360° si controlul precis al axei Y permit alinierea exacta a designului, evitand suprapunerile sau zonele negravate pe circumferinta obiectului.

Caracteristici tehnice principale

Modulul rotativ se remarca prin urmatoarele specificatii constructive:

• Motor pas cu pas NEMA 17 pentru actionare precisa.

• Structura din aluminiu, otel si acrilic pentru stabilitate.

• Ajustare a latimii in 7 trepte pentru diametre intre aproximativ 8 mm si 110 mm.

• Conectare prin cablu motor cu 4 pini, lungime aproximativa de 500 mm.

• Compatibilitate cu majoritatea gravatoarelor laser desktop, inclusiv Ortur si Aufero.

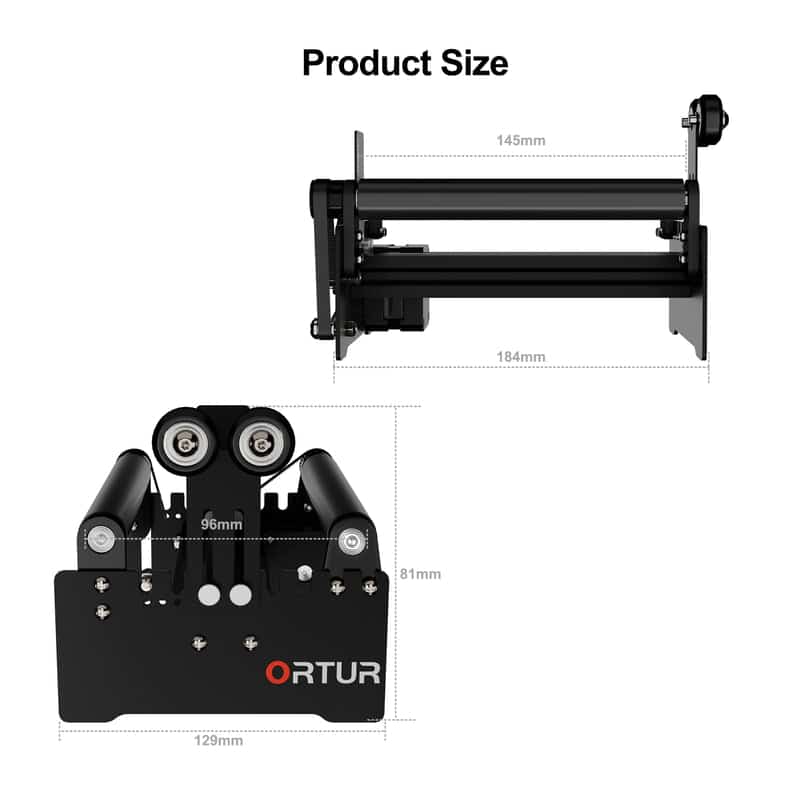

• Dimensiuni compacte ale modulului, adaptate pentru integrare directa pe masa de gravare.
